1、 充电电路板的调试方法

4W：浮充稳定度调节电位器。

6W：浮充稳定值调节电位器，顺时钟方向调节，稳定值升高（须在浮充或空载状态下调整），稳定值一般设定为（20℃）：18只蓄电池串联，243V；19只蓄电池串联，256V。注：温度每升高1度，每只12V蓄电池的充电电压下降0.018V。如环境温度为40℃，19只蓄电池串联时的充电电压为：256-（40-20）×19×0.018=249V。

8W：恒充限流值调节电位器，逆时钟方向调节，电流值升高（须在恒充或带负载状下调整），限流值一般设定为：0.05C～0.1C（C为额定容量），如：100AH的蓄电池的恒充限流值为：5～10A。

9W：均充电压调节电位器。

VR1：欠压继电器动作调节电位器，一般设定为215V吸合，200V释放，顺时钟方向调节，设定值下降。

VR2：欠压继电器吸合、释放范围调节电位器，顺时钟方向调节，范围变宽。

VR3：过压继电器吸合、释放范围调节电位器，顺时钟方向调节，范围变宽。

VR4：过压继电器动作调节电位器，一般设定为270V吸合，240V释放，顺时钟方向调节，设定值下降。

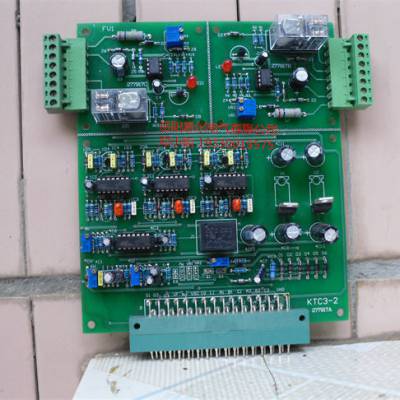

元器件在触发板（KTC3-2）上的位置情况如下：

半控整流模块用充电电路板KTC3-2

该充电电路板具有限流恒压功能,并带电池过放检测与电池过充检测电路，工作中能有效保护好蓄电池。
